Forståelse af bundningsmaskiner og processer: Funktioner, teknikker og sammenligninger med stranding

Hvad er en floksmaskine?

EN Bunching Machine er en industriel enhed designet til automatisk at vri sammen flere trådstrenge - typisk bare kobber eller dåse kobber - til et enkelt, ensartet kabel. Denne vridningsproces, kendt som sammenblanding, er kritisk i lednings- og kabelfremstillingsindustrien, da den forbedrer den mekaniske styrke, fleksibilitet og elektriske ydelse af det endelige produkt.

Hvordan det fungerer
Kernefunktionen af ​​en bunkende maskine er at dreje flere ledninger i høj hastighed omkring en central akse og sammenfletter dem i et sammenhængende bundt. I modsætning til simpel vridning, der kan involvere kun to ledninger, involverer overskuning af flere tråde (undertiden snesevis), der kombineres i et konsekvent spiralformet mønster. Denne proces sikrer, at det endelige kabel opretholder ensartede elektriske egenskaber og holdbarhed på tværs af dens længde.

Nøglefunktioner i moderne overskygningsmaskiner
Højhastighedsvridning: Moderne maskiner fungerer i høje hastigheder for at imødekomme industrielle produktionskrav. På trods af den hurtige bevægelse opretholder de stabil arbejdspræstation og sikrer præcision og gentagelighed i hver batch.

Alsidighed: De er i stand til at håndtere ledningskabler i forskellige størrelser, hvilket gør dem tilpasningsdygtige til forskellige produktionskrav - fra fine elektronik -ledninger til større industrikabler.

Avancerede kontrolsystemer: udstyret med importerede elektriske komponenter og intuitive berøringsskærmsgrænseflader, disse maskiner giver mulighed for let drift, overvågning og justeringer. Dette reducerer opsætningstid og menneskelig fejl.

Lav støj og vedligeholdelse: konstrueret til effektivitet, de producerer minimal operationel støj og er designet til praktisk vedligeholdelse, forbedrer arbejdsmiljøet og reducerer nedetid.

Miljøvenlig design: Mange overskuelige maskiner er færdige med grønne, ikke-giftige malinger, der er både menneskervenlige og miljømæssigt sikre-en vigtig overvejelse i moderne produktionsfaciliteter.

Applikationer
Bunching Machine bruges i vid udstrækning i brancher som:

Elektrisk kabelfremstilling

Automotive ledningsføringsproduktion

Telekommunikation

Luftfarts ledningssystemer

I alle disse sektorer er ensartet trådbundling afgørende for at sikre signalintegritet, fysisk holdbarhed og let installation.

Hvad er overskygningsprocessen?

Bunching -processen er en fremstillingsmetode, der primært bruges til produktion af elektriske ledninger og kabler, hvor flere strenge af ledende tråd - typisk kobber eller dåse kobber - er snoet sammen til et enkelt, ensartet bundt. Denne teknik forbedrer den mekaniske styrke, fleksibilitet og ledningsevne af det endelige trådprodukt, hvilket gør det velegnet til en lang række elektriske anvendelser, fra husholdningsledninger til komplekse industrielle kabler.

Formål med at bunke
Bunching tjener flere kritiske formål:

Forbedret fleksibilitet: En flok tynde tråde er mere fleksibel end en enkelt fast ledning af det samme tværsnitsareal. Dette gør ledningen lettere at rute og installere, især i stramme eller mobile miljøer.

Forbedret elektrisk ydeevne: Strandede ledninger har bedre strømforsyningsegenskaber under dynamiske forhold. Mens den elektriske ledningsevne i sig selv ikke øges signifikant, forbedres ledningenes evne til at modstå mekaniske vibrationer og bevægelse uden at bryde.

Ensartethed og effektivitet: Bunching sikrer et ensartet drejemønster og tråddiameter, hvilket er vigtigt for at opretholde kvalitet og pålidelighed på tværs af store partier af kabelproduktion.

Hvordan overskygningsprocessen fungerer
Bunching-processen begynder med at fodre flere blotte eller fortinnede kobbertrådstrenge i en højhastighedsovervågningsmaskine. De vigtigste funktioner på denne maskine inkluderer:

Automatisk vridning: Strengene er snoet sammen i et spiralformet mønster. Antallet af vendinger pr. Meter kan kontrolleres baseret på applikationsbehov.

Håndtering af variabel størrelse: Disse maskiner er i stand til at behandle ledninger med forskellige diametre, hvilket gør dem alsidige på tværs af forskellige produktlinjer.

Højhastighedsdrift: Moderne overskuelige maskiner er konstrueret til højhastighedsproduktion, hvilket gør det muligt for producenter at imødekomme en stor skala efterspørgsel effektivt.

Avanceret bundteknologi
Moderne Bunching -maskiner er udstyret med funktioner, der forbedrer pålideligheden og brugervenligheden:

Importerede elektriske komponenter: Disse komponenter sikrer højere præcision, holdbarhed og lydhørhed, der ofte betjenes via en intuitiv berøringsskærmgrænseflade.

Lav støjdrift: Designet til at reducere akustiske emissioner skaber moderne bunchers et sikrere og mere behageligt arbejdsmiljø.

Miljøvenlig design: Brugen af ​​grøn, menneskelig sikker maling og energieffektive komponenter er i overensstemmelse med voksende miljø- og sikkerhedsbestemmelser.

Nem vedligeholdelse: Forenklet maskinarkitektur giver mulighed for hurtig service og reduceret nedetid.

Anvendelser af bundne ledninger
Overvækkede ledninger er allestedsnærværende inden for elektriske og elektroniske industrier. De bruges i:

Strømkabler

Lyd/video -ledninger

Automotive ledningsnettet

Datatransmissionskabler

Fleksible ledninger til apparater

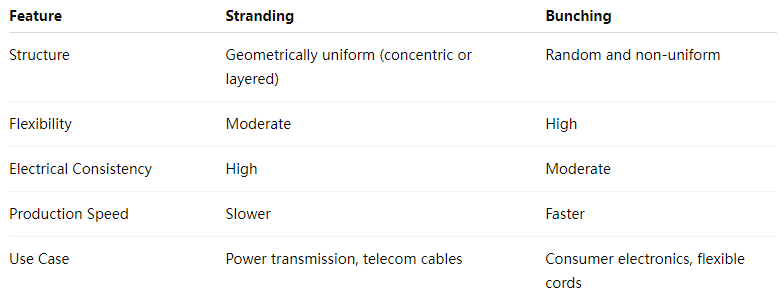

Hvad er forskellen mellem stranding og sammenlægning?

Stranding og sammenbinding er to vigtige processer inden for tråd- og kabelfremstilling, især når man arbejder med multi-strand kobber eller dåse ledninger. Mens begge involverer at kombinere flere individuelle ledninger i en enkelt større leder, adskiller de sig markant i struktur, formål og metode. At forstå disse forskelle er afgørende for at vælge den rigtige proces afhængigt af applikationens elektriske, mekaniske og produktionskrav.

1. Definition og formål
Stranding er processen med at dreje flere trådstrenge sammen i et præcist geometrisk mønster, ofte efter en koncentrisk eller lagdelt struktur. Dets hovedmål er at producere en leder med ensartede mekaniske egenskaber, fleksibilitet og ensartet elektrisk ydeevne.

På den anden side involverer bundning tilfældigt snoede trådstrenge sammen uden et strengt geometrisk layout. Denne metode er hurtigere og bruges typisk, når fleksibilitet er vigtigere end strukturel ensartethed.

2. strukturelle forskelle
Strandede ledere
Disse ledere er organiseret i et specifikt mønster - normalt koncentriske lag (f.eks. 7, 19 eller 37 ledninger). Den nøjagtige justering tilvejebringer afbalancerede elektriske egenskaber og forbedrer holdbarheden under mekanisk stress.

Overskuede ledere
I bundne ledninger er tråde snoede sammen i intet fast mønster. Ledningerne kan krydse hinanden tilfældigt i bundtet, hvilket resulterer i mindre symmetri, men større fleksibilitet.

3. elektrisk og mekanisk ydeevne
Stranding
Det ensartede layout af strandede ledninger sikrer ensartet modstand og kapacitans. Dette gør strandede ledere ideelle til applikationer, der kræver høj pålidelighed og præcise elektriske egenskaber, såsom i strømfordeling eller telekommunikation.

Bunching
Bunket ledninger kan vise mindre uoverensstemmelser i ydeevne på grund af manglen på geometrisk regelmæssighed. De er imidlertid vidt brugt i fleksible ledninger, elektroniske kabler og situationer, hvor lederen vil gennemgå gentagen bøjning.

4. produktionsproces og udstyr
Maskiner designet til stranding fungerer med kontrolleret lagdeling og synkroniseret rotation for at opretholde det krævede mønster. Dette gør stranding af en lidt langsommere, men mere kontrolleret proces.

Bunching -maskiner som den, der er beskrevet i den medfølgende information, er designet til hastighed og operationel stabilitet. De drejer flere ledninger i høj hastighed med mindre bekymring for geometrisk arrangement. Disse maskiner har plads til ledninger i forskellige størrelser, bruger avancerede elektriske komponenter til skærmbaseret drift og er konstrueret til lav støj og let vedligeholdelse.

5. Ansøgninger
Stranding bruges ofte i:

Strømkabler

Data- og kommunikationskabler

Ledning af bilindustrien, hvor vibrationsmodstand er nøglen

Bunching findes typisk i:

Strømcledninger

Elektronisk og apparatets ledninger

Højttalerkabler
