Inverteret lodret trådtegningsmaskine: En dyb teknisk indsigt

Indledning
Trådtegning er en grundlæggende metalbearbejdningsproces, der bruges til at reducere tværsnittet af en ledning ved at trække den gennem en række dies. Traditionelt er denne proces blevet udført ved hjælp af vandrette eller standard lodrette trådtegningsmaskiner. Imidlertid præsenterer den omvendte lodrette trådtegningsmaskine en unik og innovativ konfiguration, der giver specifikke fordele ved at tegne ledninger med stor diameter, eller når man håndterer spoler, der er tunge, vanskelige at håndtere, eller kræver præcision og sikkerhed.

Denne artikel udforsker design, funktion, fordele, applikationer og tekniske overvejelser af den omvendte lodrette trådtegningsmaskine.

1. Hvad er en omvendt lodret trådtegningsmaskine?
En omvendt lodret Trådtegningsmaskine er en type trådtegningudstyr, hvor Capstan (tegningstromle) og optagesystemet er placeret under matrisen i modsætning til konventionelle maskiner. I denne konfiguration trækkes ledningen opad gennem matrisen og pakkes derefter rundt om capstan eller direkte spiraliseres til et stort bundt (spole) over eller i nærheden. Denne omvendte opsætning er især effektiv til at tegne ledninger med stor diameter eller materialer med lav duktilitet som stål, rustfrit stål, kobber og aluminium.

Kerneprincip:
Tegningen Capstan er placeret under matricen.

Tråd tegnes lodret opad.

Spilning udføres over tegningsmekanismen.

2. design og arbejdsprincip
Det typiske layout af en omvendt lodret trådtegningsmaskine inkluderer følgende komponenter:

en. Die Box and Die Holder
Dysen, der ofte er lavet af wolframcarbid eller polykrystallinsk diamant (PCD), er monteret i en dieboks, der kan omfatte afkøling eller smøresystemer.

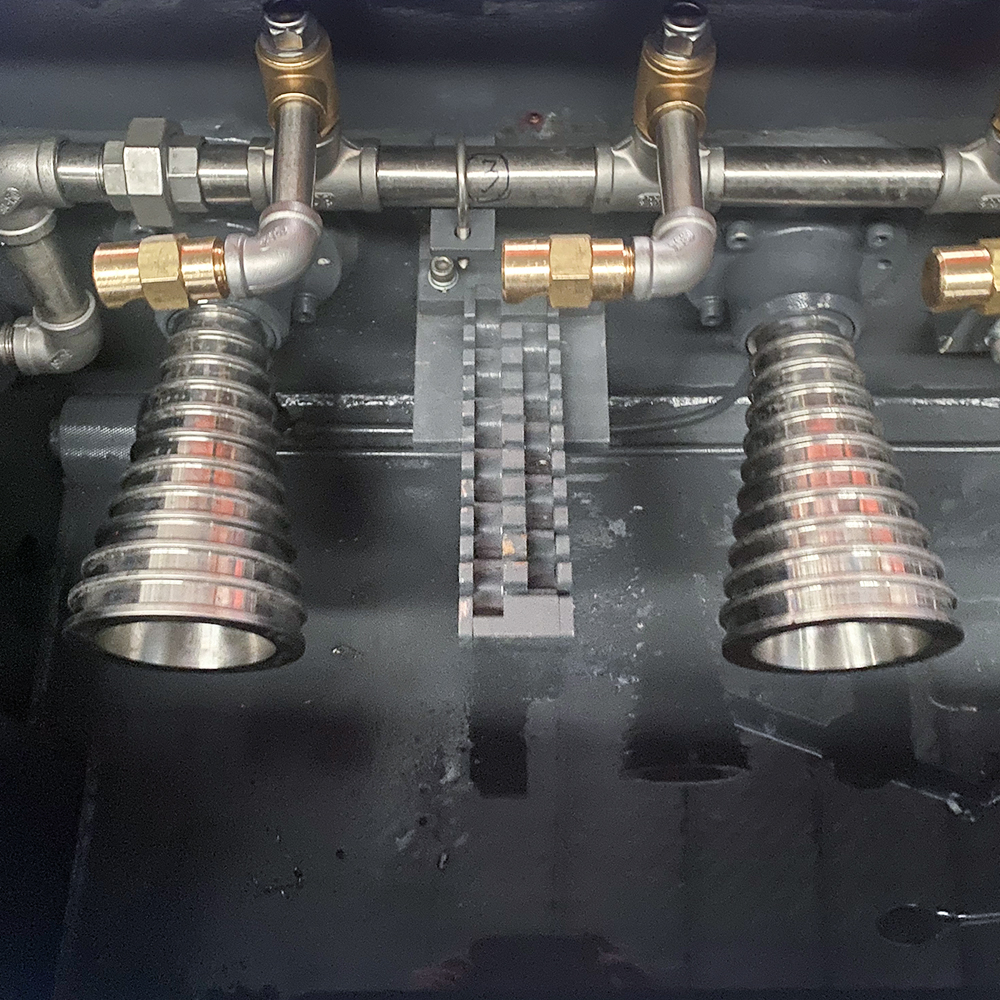

b. Tegning Capstan (tromme)
Placeret under matrisen trækker Capstan ledningen opad. Det er ofte rillet eller belagt med hærdet materiale til slidstyrke. Det drives af en motor med præcis drejningsmomentstyring.

c. Optagesystem
I modsætning til traditionelle maskiner, der trækker ledningen nedad, tillader omvendte lodrette maskiner, at ledningen spirales i store lodrette kurve eller spoler placeret over maskinen eller til den ene side.

d. Smøresystem
Tør eller vådtegningsmøremidler bruges afhængigt af materialet. Den lodrette orientering hjælper med at dræne og genbruge smøremidler effektivt.

e. Kontrolsystem
Moderne maskiner bruger PLC'er (programmerbare logiske controllere) og HMI (Human-Machine Interface) paneler til hastighed, drejningsmoment og synkroniseringskontrol.

3. fordele ved omvendt lodret konfiguration
en. Tyngdekraftassisteret spiral
Maskinen drager fordel af tyngdekraften til naturligt at hjælpe med at guide ledningen ind i store spoler eller bærere, især nyttige til tunge målretninger.

b. Nedsat trådbøjning
Der er minimal bøjningsspænding, da ledningen trækkes i en lige lodret linje, hvilket reducerer risikoen for brud og forbedring af overfladefinish.

c. Let at håndtere store spoler
Omvendte lodrette maskiner er ideelle til store trådspoler, der er vanskelige at administrere i traditionelle vandrette opsætninger.

d. Forbedret smøringsinddrivelse
Når tyngdekraften trækker overskydende smøremiddel ned, kan det opsamles mere effektivt, hvilket resulterer i renere drift og lavere smøremiddelforbrug.

e. Kompakt gulvplads
Da meget af tegneoperationen er lodret, kan disse maskiner være mere pladseffektive i nogle fabrikslayouts.

4. applikationer
Den omvendte lodrette trådtegningsmaskine bruges primært i de følgende sektorer:

Ståltrådindustri (kulstofstål, legeringsstål, rustfrit stål)

Elektrisk ledningsfremstilling

Tungt kobber- eller aluminiumstrådbehandling

Forspændt betonstålstreng (PC Strand) Produktion

Fremstilling af svejsningstråd

Produktion af kold overskrift.

5. Tekniske overvejelser
en. Ledningsmateriale og diameter
Bruges typisk til tråddiametre fra 5 mm op til 30 mm, afhængigt af maskinkapacitet.

Ideel til hårde tegningsmaterialer, eller når der er behov for minimal deformation pr. Pass.

b. Die valg og slid
Den lodrette orientering kræver stærk, slidbestandig dør.

Konstant overvågning er nødvendig for at detektere slid og forhindre diameter uoverensstemmelser.

c. Motor og kørsel
Motorer med højt drejningsmoment og variable frekvensdrev (VFD'er) bruges til hastighedsregulering.

Energieffektive motorer kan reducere driftsomkostningerne markant.

d. Afkøling og smøring
Stigning på høj temperatur på grund af friktion kræver effektiv afkøling.

Tørt pulver eller oliebaserede smøremidler skal være kompatible med lodret strømningsdynamik.

e. Sikkerhedsfunktioner
Beskyttelse mod utilsigtet kontakt med bevægelige lodrette ledninger.

Nødstopsystemer og belastningssensorer for at forhindre overspænding.

6. Varianter og tilpasninger
Enkeltkapstand eller multi-capstan maskiner

Våd eller tør tegning

Inline annealing (til kobber eller aluminiumstråd)

Spiraloverførselssystemer (automatiseret eller manuel)

Integration med udretning eller skæreudstyr

7. Begrænsninger
Højere indledende omkostninger sammenlignet med vandrette maskiner

Kan kræve højere lodret godkendelse i faciliteter

Ikke ideel til ultra-fine trådtegning (bedre egnet til grove målere)

Die -justering skal være præcis for at undgå lodret vibration eller vingle

8. Seneste teknologisk udvikling
AI-baseret kvalitetskontrol til overfladeinspektion

IoT-aktiveret overvågning for forudsigelig vedligeholdelse

Smarte smøresystemer til at optimere brug og miljøpåvirkning

Energi Regeneration Systems til at genvinde bremsenergi

Konklusion
Den omvendte lodrette trådtegningsmaskine er en stærk udvikling inden for trådproduktionsteknologi. Dens opadgående tegningsmekanisme og tyngdekraftsassisteret optagelsessystem giver klare fordele ved håndtering af store og tunge ledninger, sikrer produktkvalitet, reducerer mekanisk stress og forbedrer operatørens sikkerhed. Efterhånden som produktionskravene skifter mod højere ydeevne og energieffektivitet, fortsætter denne type maskine med at få trækkraft i tung industriel trådbehandling.

Ved at forstå dets design, funktionalitet og applikationer kan producenter udnytte sine fordele til at øge produktiviteten, reducere affald og forbedre den samlede proceseffektivitet.
